Hyperion 994CG – Kompakter Generator

Produktcode: A994CG

Der kompakte Hyperion 994 CG IML-Hochspannungsgenerator wurde für das In-Mould-Labelling (IML) entwickelt. Der Meech 994 CG ist die Antwort auf die wachsende Nachfrage des Marktes nach einem kompakten und leichten Generator, der am Ende eines Roboterarmes positioniert werden kann.

Der 994 CG ist der einzige Generator der 4 Hochspannungsausgänge von jeweils 25 kV bereitstellt. So können mehrere Hydras einfach ohne eine zusätzliche Verteilerbox angeschlossen werden, wodurch das Systeme äußerst kompakt bleibt. Der 994 CG wird von 21-30 V DC gespeist und ist der leistungsstärkste kompakte IML-Generator auf dem Markt.

Herunterladen
Features & Vorteile
Niederspannungsleitungen

Dank der integrierten 24 V DC-Versorgung wird kein Hochspannungskabel benötigt. Dies erleichtert die Installation erheblich.

Integriertes Netzgerät (IPS)

Die Hochspannungskomponenten und das DC-Netzgerät sind im Generator integriert.

Kompakte Abmessungen

Die kompakten Abmessungen erlauben die Installation auf horizontalen oder vertikalen Roboterarmen.

Einstellbare Leistung

Die Ausgangsspannung kann über eine speicherprogrammierbare Steuerung (SPS), eine externe Meech Kontrollbox oder mit dem Meech Hyperion BarMaster Programmiergerät eingestellt werden.

SPS Steuerung

Die Ausgangsspannung, Fernsteuerung und Alarme können über die SPS (speicherprogrammierbare Steuerung) aktiviert, eingestellt und überwacht werden.

Externe Kontrollbox

Für Anwendungen ohne speicherprogrammierbare Steuerung oder BarMaster Anschlussmöglichkeit, kann die Ausgangsspannung über eine externe Kontrollbox manuell eingestellt werden.

Technische Eigenschaften
Abmessungen (B x H x L)

45 mm x 40 mm x 150 mm (Buchsen)45 mm x 40 mm x 170 mm (Klemmen)

Gewicht

400 g

Material

DuraForm PA (Nylon 12)

Eingangsstrom

200-850 mA

Eingangsspannung

21-30 V DC

Ausgangsspannung

4-25 kV

Elektrischer Anschluss

5-poliger M12

Programmiergerät

BarMaster, SPS oder externe Kontrollbox

Sollwert

4-20 mA, 1-5 V DC

Schutzklasse

IP66 – Buchsen IP64 – Klemmen

Anzeigen

Grün durchgehend = bereitGrün blinkend = Aufladung aktiviertRot = Fehler

Bilder
Verwandte Produkte
Dokumentation

994CG Betriebsanleitung

Herunterladen

Meech Elektrostatik-Kontrolle Broschüre - Deutsch

Herunterladen

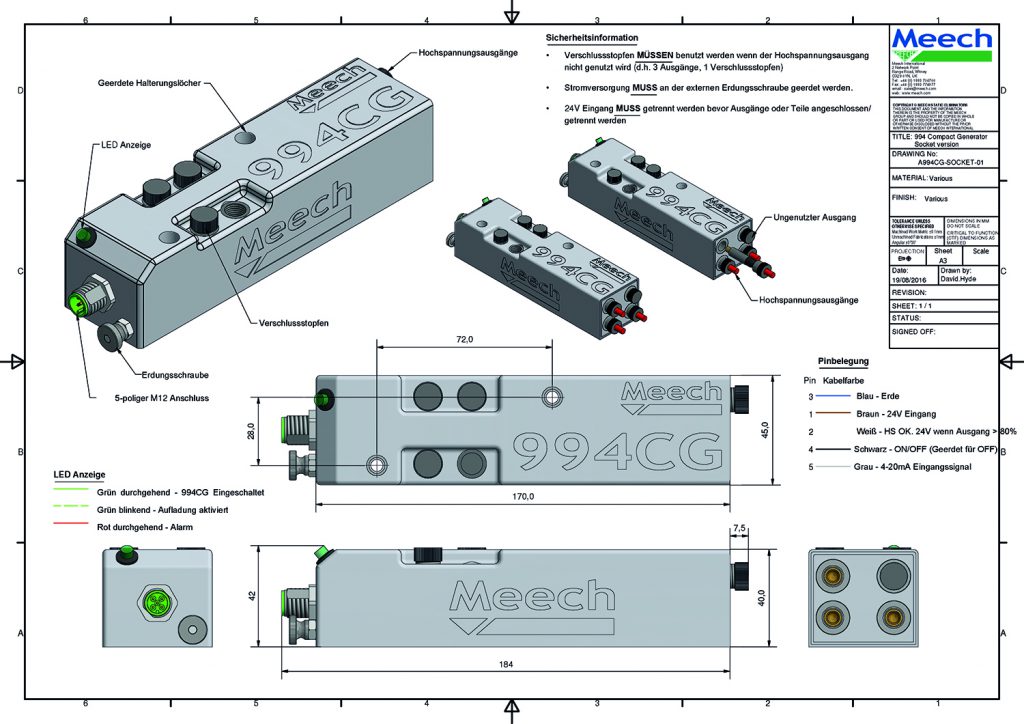

994CG SOCKET Technische Zeichnung

Herunterladen

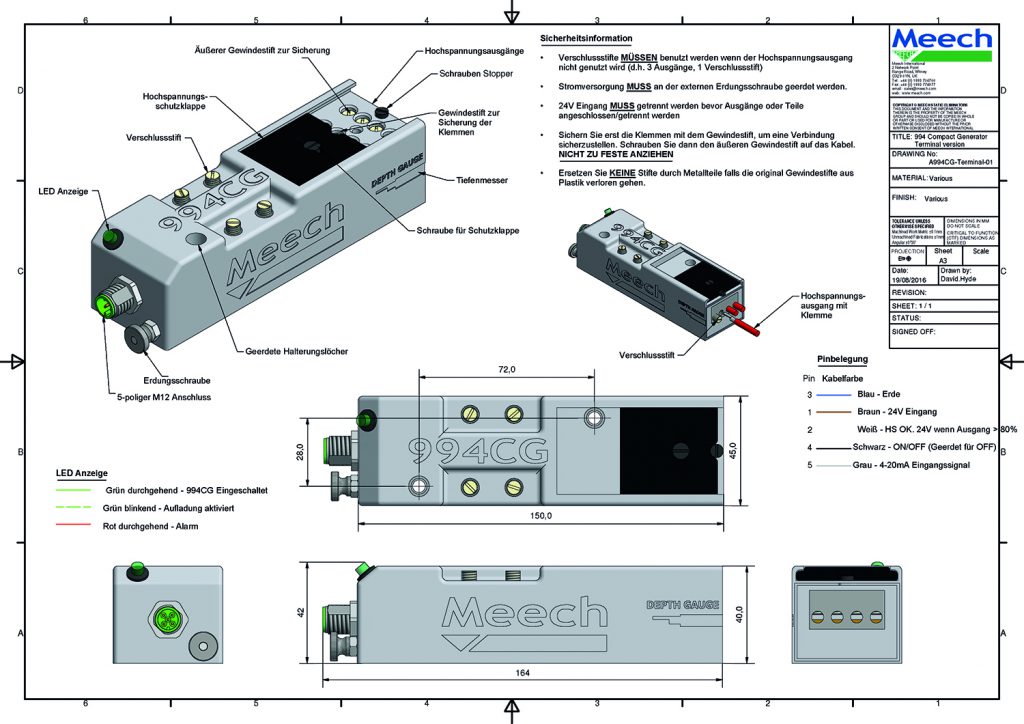

994CG TERMINAL Technische Zeichnung
