Wirbelrohr

Produktcode: A20000

Das aus rostfreiem Edelstahl gefertigte Wirbelrohr von Meech wandelt Druckluft in zwei Luftströme um, einen extrem kalten und einen extrem heißen.

Druckluft wird in die Dreh-Kammer eingeführt. Dies führt dazu, dass die Luft innerhalb des Wirbelrohrs mit sehr hoher Geschwindigkeit rotiert (bis zu 1 Million U/min). Die Luft außerhalb der Säule bewegt sich sehr schnell, ist sehr energiegeladen und heiß. Die Luft in der Mitte der Säule bewegt sich relativ langsam, hat wenig Energie und ist kalt. Die heiße Außenluft wird an einem Ende des Wirbelrohrs ausgelassen und die kalte Innenluft am anderen Ende.

Wirbelrohre haben keine beweglichen Teile und können Temperaturen von 50 ºC unter der Einlass- Lufttemperatur und bis +110ºC erzeugen.

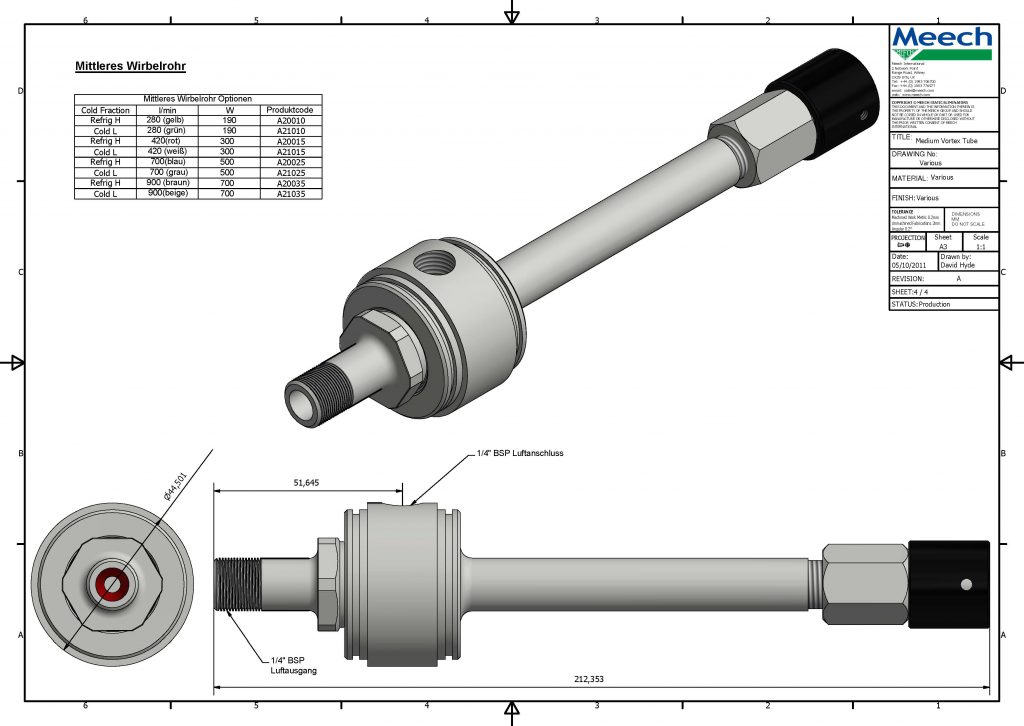

Die anhängende Zeichnung (siehe Datenblatt) zeigt ein mittleres Wirbelrohr.

Herunterladen
Features & Vorteile
Innovatives Design

Temperaturen sinken bis zu 50ºC unter der Einlass-Temperatur. Heisse Temperatur bis zu +110ºC

Rostfreier Edelstahl

Strapazierfähig und hygienisch

Keine beweglichen Teile

Wartungsfrei

Entlastungsventil

Präzise Temperaturkontrolle

Lieferbar in zwei Größen

Mittleres Wirbelrohr (280-990 l/min) und kleines Wirbelrohr (226 l/min). Für eine Vielzahl verschiedener Anwendungen geeignet.

Technische Eigenschaften
Abmessungen (mm)

Mittel (L) 212,3mm x (H) 44,5mm

Bilder
Verwandte Produkte
Dokumentation

Meech Air Technology - Vortex Cooling Range Brochure

Herunterladen

20000 Wirbelrohr Technische Zeichnung

Herunterladen
