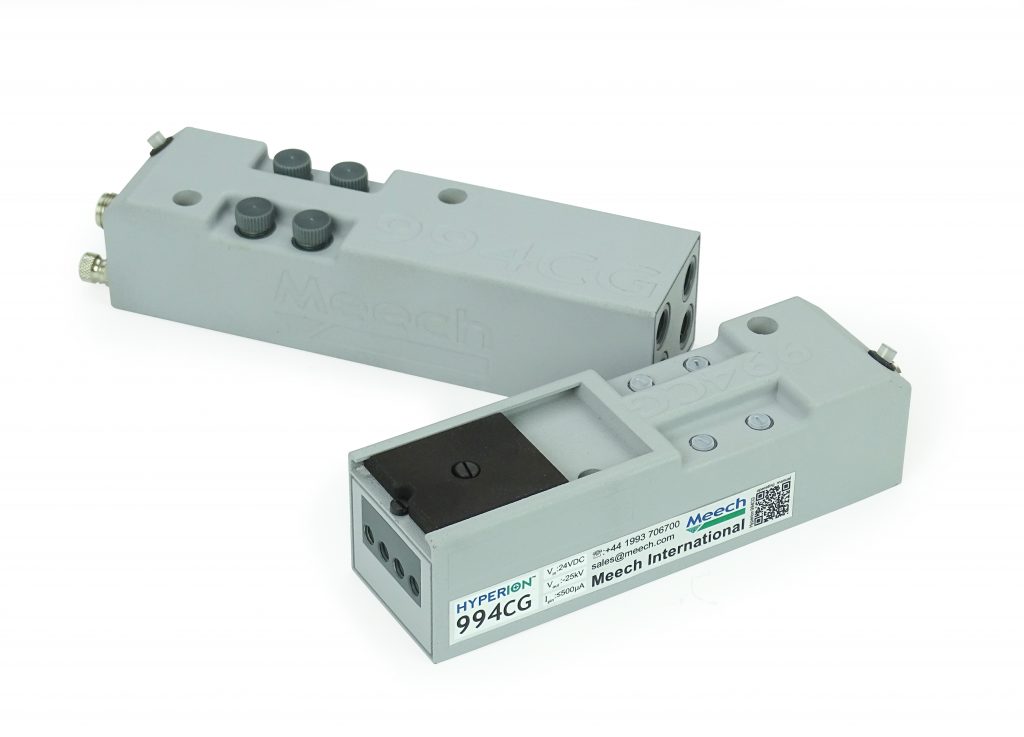

Hyperion 994CG – Compact Generator

Codice prodotto: A994CG

Il generatore IML compatto Hyperion 994CG è il primo generatore sviluppato nell’ambito della gamma Hyperion. Sviluppato per il mercato dell’In Mould Labelling (IML), Meech ha progettato il 994CG per soddisfare la crescente domanda di un generatore compatto e leggero da montare all’estremità di un braccio robotico.

Il 994CG è l’unico generatore dotato di 4 uscite da 25kV, che consente l’accoppiamento di Meech Hydras senza la necessità di uno splitter, pur mantenendo le sue dimensioni compatte. Alimentato da un’alimentazione da 21-30 V CC, è uno dei generatori IML compatti più potenti disponibili.

Scaricare
Caratteristiche e vantaggi
Cablaggio a bassa tensione

La richiesta di un’alimentazione a 24 V CC elimina la necessità di un cablaggio ad alta tensione per il generatore compatto IML. Ciò semplifica notevolmente l’installazione, evitando di dover posare i cavi ad alta tensione da un generatore ad alta tensione remoto.

Alimentazione integrata (IPS)

L’alimentatore CC integrato utilizza componenti ad alta tensione montati in superficie. Ciò riduce le dimensioni complessive del 994CG, agevolando l’installazione in spazi ristretti.

Dimensioni compatte

Consente l’installazione direttamente sui bracci robotici ad accesso orizzontale o verticale.

Uscita regolabile

La tensione di uscita può essere regolata per adattarsi alle applicazioni più sensibili. Può essere programmata a distanza con un controllo PLC esistente, con un controllo Meech Remote Set Point o tramite un programmatore Meech BarMaster.

Controllo PLC

La tensione, l’accensione/spegnimento remoto e gli allarmi possono essere attivati, regolati o monitorati tramite il PLC del robot. Questo può essere completamente integrato nella programmazione del robot.

Controllo remoto del set point

Per le applicazioni prive di controllo PLC o di connettività BarMaster, è possibile fornire un controllo remoto del set point azionato manualmente per consentire la regolazione della tensione di uscita.

Caratteristiche tecniche
Dimensioni (LxHxP)

45 mm x 40 mm x 150 mm (presa) 45 mm x 40 mm x 170 mm (terminale)

Peso

400g

Costruzione

DuraForm PA (Nylon 12)

Corrente di ingresso

200mA-850mA In base al carico

Tensione di uscita

4-25kV

Connessione

5 Pin M12

Controllo delle impostazioni

BarMaster, controllo PLC o controllo remoto del set point

Punto di regolazione

4-20mA, 1-5VDC

Protezione dell'ambiente

IP66 – Zoccolo <br />IP64 – Terminale

Indicazione locale

Due colori verde fisso = standby, verde lampeggiante = carica, rosso = guasto

immagini
Documentazione

Hyperion_994CG_Compact_IML_Generator

Scaricare

Meech Static Control Brochure - English

Scaricare

994CG SOCKET Technical Drawing

Scaricare

994CG TERMINAL Technical Drawing

Scaricare

Hyperion Static Control Range-Brochure

Scaricare

Hyperion 994CG – Compact Generator

Codice prodotto: A994CG

Il generatore IML compatto Hyperion 994CG è il primo generatore sviluppato nell’ambito della gamma Hyperion. Sviluppato per il mercato dell’In Mould Labelling (IML), Meech ha progettato il 994CG per soddisfare la crescente domanda di un generatore compatto e leggero da montare all’estremità di un braccio robotico.

Il 994CG è l’unico generatore dotato di 4 uscite da 25kV, che consente l’accoppiamento di Meech Hydras senza la necessità di uno splitter, pur mantenendo le sue dimensioni compatte. Alimentato da un’alimentazione da 21-30 V CC, è uno dei generatori IML compatti più potenti disponibili.



Caratteristiche e vantaggi

Cablaggio a bassa tensione La richiesta di un'alimentazione a 24 V CC elimina la necessità di un cablaggio ad alta tensione per il generatore compatto IML. Ciò semplifica notevolmente l'installazione, evitando di dover posare i cavi ad alta tensione da un generatore ad alta tensione remoto.
Alimentazione integrata (IPS) L'alimentatore CC integrato utilizza componenti ad alta tensione montati in superficie. Ciò riduce le dimensioni complessive del 994CG, agevolando l'installazione in spazi ristretti.
Dimensioni compatte Consente l'installazione direttamente sui bracci robotici ad accesso orizzontale o verticale.
Uscita regolabile La tensione di uscita può essere regolata per adattarsi alle applicazioni più sensibili. Può essere programmata a distanza con un controllo PLC esistente, con un controllo Meech Remote Set Point o tramite un programmatore Meech BarMaster.
Controllo PLC La tensione, l'accensione/spegnimento remoto e gli allarmi possono essere attivati, regolati o monitorati tramite il PLC del robot. Questo può essere completamente integrato nella programmazione del robot.
Controllo remoto del set point Per le applicazioni prive di controllo PLC o di connettività BarMaster, è possibile fornire un controllo remoto del set point azionato manualmente per consentire la regolazione della tensione di uscita.

Caratteristiche tecniche

Dimensioni (LxHxP) 45 mm x 40 mm x 150 mm (presa) 45 mm x 40 mm x 170 mm (terminale)
Peso 400g
Costruzione DuraForm PA (Nylon 12)
Corrente di ingresso 200mA-850mA In base al carico
Tensione di uscita 4-25kV
Connessione 5 Pin M12
Controllo delle impostazioni BarMaster, controllo PLC o controllo remoto del set point
Punto di regolazione 4-20mA, 1-5VDC
Protezione dell'ambiente IP66 - Zoccolo <br />IP64 - Terminale
Indicazione locale Due colori verde fisso = standby, verde lampeggiante = carica, rosso = guasto
