994 Hydra Miniature IML Pinning System

Kod produktu: 994-HYD-COMP

Miniaturowy  994 Hydra to maksymalnie zmniejszony system elektrostatycznego przypinania etykiety w formie przeznaczony do zastosowań, w których rozmiar i waga są ograniczone ze względu na kompaktową i lekką konstrukcję. Nadaje się do zastosowań, w których formuje się małe przedmioty, takie jak pojemniki na jogurty lub napoje. Standardowy system zawiera rezystancyjnie sprzężony dystrybutor z dwoma, czterema lub sześcioma szpikowymi elektrodami. Niewielkie rozmiary Meech Compact Hydra umożliwiają instalację w małych głowicach i podajnikach. Małe czerwone kable silikonowe i większe kable o napięciu znamionowym 30 kV mają żywotność 10 000 000 cykli, zapewniając maksymalną elastyczność podczas projektowania głowic IML z pomocą miniaturowego systemu 994 Hydra.

Ściągnij
Funkcje i korzyści
Miniaturowe głowice przypinające

Przy wymiarach 5 mm x 15 mm system idealnie nadaje się do małych form

Sprzężenie oporowe

Zapewnia gładkie, nieiskrzące przypięcie, z niezależnym działaniem każdej szpilki

Małe rozmiary

Można go łatwo zamontować na narzędziu

Charakterystyka techniczna
Wymiary (dł. x szer. x wys.): gniazdo, kołnierz

42 x 30 x 19mm

Wymiary (dł. x szer. x wys.): gniazdo, bez kołnierza

27 x 40 x 15mm

Wymiary (dł. x szer. x wys.): zacisk, kołnierz

42 x 30 x 19mm

Wymiary (dł. x szer. x wys.): zacisk, bez kołnierza

27 x 40 x 15mm

Kabel wejściowy

500 mm

Długość kabla pinnera

300mm

Waga

90 – 130g

Napięcie operacyjne

Do 25 kV prądu stałego

Budowa

Głowica przypinająca – PTFE
Dystrybutor – ABS

Emitery

Tytanowe

Maksymalna temperatura

Głowica do przypinania:  105°C
Dystrybutor: 90 °C

Głowica przypinająca

2 / 4 / 6

Źródło zasilania: gniazdo, kołnierzowe i bezkołnierzowe

Gniazdo 994CG lub 994IML

Źródło zasilania: zacisk, kołnierzowe i bezkołnierzowe

Terminal 994CG

Zdjęcia
Produkty powiązane
Dokumentacja

A994_HYD_COMP02_S_6

Ściągnij

A994_HYD_COMP01_T_4

Ściągnij

A994_HYD_COMP01_S_6

Ściągnij

A994_HYD_COMP01_S_4

Ściągnij
Must Haves

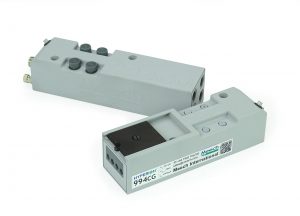

Hyperion 994CG – Generator kompaktowy
